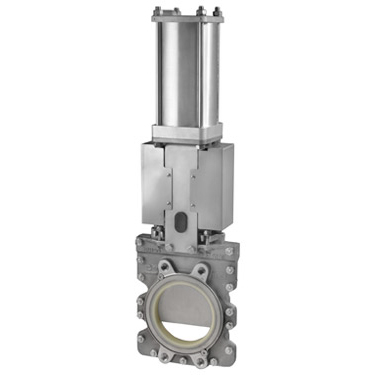

Modelo CR
Válvula de guillotina unidireccional tipo wafer de boca redonda y cuadrada para aplicaciones de descarga y rechazos
El modelo CR es una válvula de gran robustez, desarrollada para su utilización en las aplicaciones más exigentes, especialmente diseñada para el manejo de residuos muy contaminados, de aplicación principal en la industria papelera (papel reciclado).
Con boca de entrada redonda y salida cuadrada (de mayor tamaño que la entrada) y deslizaderas interiores, se evita cualquier atasco, siendo la válvula adecuada para rechazos de pulpers, depuradores... o como salida de silo para sólidos.
Tamaños
DN 100 a DN 600 (DN superiores bajo consulta)
Presiones
DN 100 a DN 400: 7 bar
DN 500 a DN 600: 4 bar
Bridas estándar
EN1092 PN10
ASME B16.5 (clase 150)
Opción
Para la cara cuadrada se ha diseñado una pieza que sirve de transición hasta sección circular.
Otras bridas (bajo consulta)
Directivas
Para las Directivas UE y otros Certificados, consultar el documento: Cumplimiento de Directivas y Certificados - Válvulas de Guillotina - Catálogos y Datasheets
Para información y disponibilidad de categorías y zonas, contactar con el departamento técnico-comercial de Orbinox.
