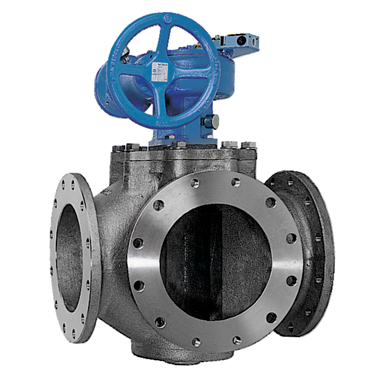

Modelo 3/4V

Válvulas de 3 y 4 vias de desvío para fluidos cargados con solidos de alta consistencia en papel y celulosa

Los modelos 3V y 4V son unas válvulas desviadoras para uso con fluidos cargados con sólidos fibrosos en suspensión, de aplicación principal en el sector papelero.

Tamaños
DN 80 a DN 300 (DN superiores bajo consulta)

Presiones
DN 80 a DN 300: 10 kg/cm²

Accionamientos estándar

  • Volante Reductor
  • Cilindro neumático de doble efecto

Bridas estándar
EN1092 PN10 y ANSI B16.5 (clase 150)
Otras: Bajo consulta a nuestros técnicos

Cuerpo
Monobloc de fundición diseñada con nervaduras de refuerzo en los diámetros superiores, que proporcionan una gran robustez al cuerpo. El diseño evita la acumulación de sólidos.
La tapa superior de la válvula es del mismo material que el cuerpo.

Macho
De acero inoxidable, mecanizado, asegura el cierre con el cuerpo. Está guiado por un cojinete de nylon y diseñado para evitar atascos y permitir varias posiciones de paso, incluido el paso directo en algunos modelos.

Recubrimiento de Epoxi
Todos los componentes de Hº Fº de las válvulas de ORBINOX van recubiertas de una capa de EPOXI, depositada mediante un proceso electrolítico, que da a las válvulas una gran resistencia a la corrosión, y un excelente acabado superficial. El color estándar de ORBINOX es el azul, RAL-5015.

Otros materiales
Es posible la utilización de RILSAN para el recubrimiento y de otros materiales para el cuerpo como acero al carbono, aceros inoxidables (AISI 316L, 317...) y aleaciones especiales (254SMO©, Hastelloys...) y titanio.
